Vamos aprender configurar uma cota para a ser utilizada desenhos de arquitetura no AutoCAD, a proposta aqui é deixar seu desenho com aparência melhor (como a fig. 1) em relação ao padrão de setas do AutoCAD.

Muitas pessoas acabam usando o padrão do AutoCAD o que acaba deixando o desenho com um ar de desleixo. Com este tutorial você não terá mais esta desculpa.

Além dos passos para você configurar a cota, ao final será passado uma referencia para download, que diz respeito a normas técnicas de cotagem.

Info.: Post atualizado (Outubro/2018), incluido um tutorial em video sobre a criação de cotas. Se tiver restrição para visualizar o video, também pode acessar o tutorial ilustrado mais abaixo

O que você deve considerar antes de iniciar o passo a passo

Todos exemplos de valores numéricos, de medidas, que utilizamos nas cotas, considera desenho em Metros (1.00 unidades no AutoCAD representa 1 metro). Se você trabalha em centímetros basta multiplicar os valores informados por 100, por exemplo: Onde constar 0.20 você coloca 20.00 como valor.

As configurações abrangem as versões do AutoCAD a partir do 2000 até mais recentes (Ex.: AutoCAD 2019), porém algumas das telas podem sofrer leves alterações. Mas as configurações a serem alteradas não são afetadas e permanecem as mesmas.

↓ Video criar cotas de arquitetura no AutoCAD ↓

↓ Tutorial ilustrado para criação de cotas ↓

Iniciar Criação de um novo Estilo de Cota

Digite o comando DDIM, ou acesse pelo menu Suspenso do AutoCAD, “Dimension > Dimension Style”. Vai aparecer uma janela inicial como a Fig. 2.

A primeira opção, você pode clicar no botão “New” caso queira criar um novo estilo. A opção 2, manter selecionado o “Standard” na lista de “Styles” e altera-la pelo botão Modify. Fica ao seu critério o que quiser fazer.

Ao acessar “New” (Fig. 2) Vai aparecer outra janela (Fig. 3), onde você deve: 1. Dar nome para o estilo de cota; 2. Manter o Standard Pré-selecionado; 3. Clicar em Continue.

Finalizado este passo, voltará a janela da Fig. 1 onde deve escolher Modify e seguir com a explicação do proximo tópico. Importante observar que se você não usar a opção “New…” da primeira janela, este passo será suprimido!

Dica: Você pode criar mais de um estilo de cota no desenho. Por exemplo, quando houver desenhos em diferentes escalas no mesmo projeto e quiser usar cotas com tamanhos de textos e outras configurações individuais para cada parte do projeto.

Configurando a cota Criada

Após clicar no botão “Modify” da primeira janela (para modificar a cota Standard) ou ao clicar em “New” e na sequencia fornecer o nome da nova cota, vai aparecer a janela das configurações. Na sequencia vamos explicar apenas as abas que você deve usar para alterar os parâmetros da cota.

Importante: Estamos tomando como base que você está iniciando uma cota baseada na opção padrão do AutoCAD (Standard), ou que esteja modificando (Modify) a própria cota Standard.

Em todas as janelas, marque e coloque os valores sugeridos e marcados em amarelo nas figuras seguintes.

Alterações para a aba Lines (Fig 4): 1 – “Extend beyond dim lines”. É o quanto as linhas de chamada passam acima da linha de cota. 2 – “Offset from Origin”. É a distancia entre o ponto que você clica para iniciar a cota até o inicio da linha de cota. 3* – “Extend beyond ticks”. Este ficará desabilitado de inicio, será possível altera-lo após configurar a aba “Symbols and Arrows” apresentada na sequencia. Então, após configurar o próximo passo volte neste campo e coloque o valor de 0.10

Altere na aba Symbols an Arrows (Fig 5): 1 e 2 – Selecione o Architetural tick. 3 – Selecione o Architetural tick, ou escolha uma seta para Leader. 4 – Arrow size é o tamanho da seta. Indique o valor sugerido e marcado. Após colocar os itens acima. volte na aba “Lines” (Fig. 4) e coloque em “Extend beyond ticks” o valor de 0.10

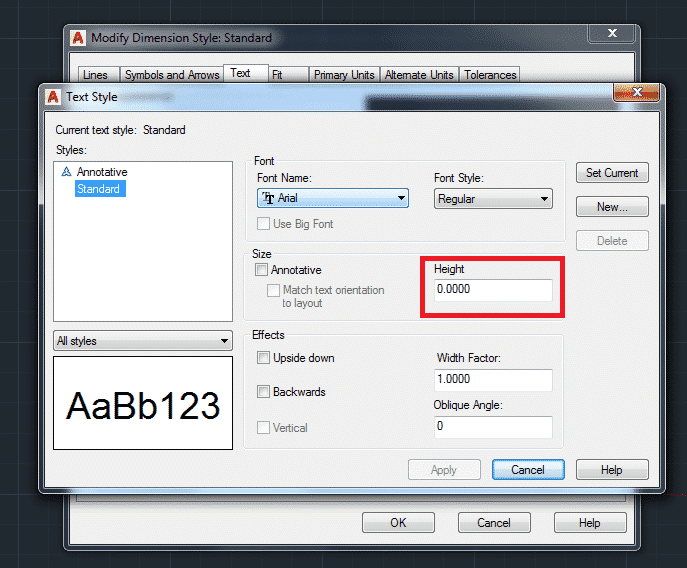

Altere na aba Text: (Fig. 6): 1 – Escolha um estilo de texto. Se quiser pode criar um novo. 2 – Text height é a altura do texto, é bom que seja escolhido em função da escala que o desenho será impresso. O valor sugerido 0.10 baseia em uma escala 1/50 onde o texto ficará com 2mm de altura. Caso não saiba como fazer isto, veja um outro tutorial: Estabelecer a altura do texto em função da escala. 3 – Local do texto na cota vertical, escolha “Above”, que é sobre a linha. 4 – Alinhamento do texto, escolha a opção indicada para o texto alinhar com a linha de cota. 5 – Offset from dim line, é a distancia entre a base do texto e a linha de cota. Colocamos como referencia a metade do valor fornecido na altura do texto.

Altere na aba Fit: (Fig. 7) 1 -Deixe marcado o item “Draw dim line between ext lines”, faz com que a linha de cota seja desenhada mesmo quando a distancia da cota for curta e não couber o texto com folga. Exemplo que ocorre comumente em cota de espessura de paredes. Nada mais precisa ser alterado nesta aba da Fig. 7. Eventualmente você pode marcar o item acima (place text manually) para colocar o texto de cotas manualmente em algum local, quando não couberem com folga entre as linhas de cota. O detalhe para esta opção é que vai precisar posicionar todos os textos, o que não seria problema já que de todo modo será o mesmo clique que você daria pra posicionar a linha de cota.

Altere na aba Primary Units: (Fig. 8): 1 – Altere o item “Precision” para 0.00, esta é a precisão das casas decimais nos valores de cotas. Duas casas é mais que suficiente e usado em desenhos de arquitetura. Importante: Finalizada todas alterações. clique no botão “OK” para fechar, pois se clicar em “Cancel” perderá todas alterações feitas.

As abas “Alternate Units” e “Tolerances” não precisam ser alteradas.

Considerações e Normas

Colocamos neste tutorial um exemplo aplicável em arquitetura, mas outros podem ser utilizados.

Vale lembrar que existem normas de desenho que estabelecem como deve ser uma cota, o link a seguir é uma apostila PDF sobre normas de cotas e escalas: Baixar Apostila – Normas de cotagem
